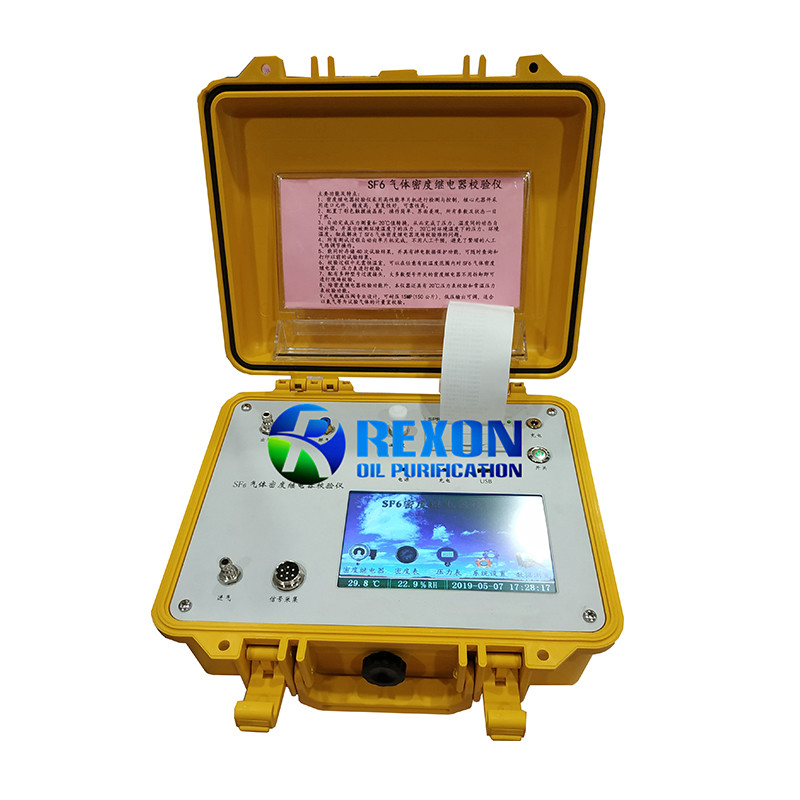

Máy kiểm tra hiệu chuẩn rơle mật độ SF6

Mô tả

Bộ chuyển tiếp mật độ khí SF6 là một thành phần quan trọng được sử dụng để giám sát sự thay đổi mật độ khí SF6 trong cơ thể chuyển đổi SF6 trong khi hoạt động.Do tác dụng hiếm của bộ chuyển tiếp mật độ khí SF6 trong hoạt động ngoài chiến trường, nó thường có hành động không linh hoạt, tiếp xúc kém và các hiện tượng khác sau một khoảng thời gian, và một số cũng cho thấy rằng hiệu suất bù đắp nhiệt độ của Relay mật độ trở nên tồi tệ hơn,Sự thay đổi đột ngột của nhiệt độ môi trường xung quanh thường dẫn đến sự hoạt động sai của bộ chuyển tiếp mật độ SF6Do đó, mã thử nghiệm phòng ngừa DL / T596-1996 cho thiết bị điện quy định rằng mỗi người sử dụng công tắc SF6 phải hiệu chỉnh thường xuyên rơle mật độ khí SF6.RNSFJ SF6 mật độ rơle calibrator được phát triển theo DL / t259-2012: Thông số kỹ thuật hiệu chuẩn cho bộ chuyển tiếp mật độ SF6 do Cục Năng lượng Quốc gia cấp.

Máy kiểm tra này sử dụng màn hình cảm ứng LCD màu 7,0 inch để tương tác giữa con người và máy tính, làm cho nó thuận tiện hơn để vận hành.Xây dựng trong dung lượng lớn pin lithium sạc lại cung cấp thời gian chờ dàiĐược trang bị giao diện USB tiêu chuẩn, dữ liệu lịch sử có thể được xuất sang ổ đĩa flash USB thông qua giao diện.
Ngoài việc hiệu chỉnh các bộ chuyển tiếp mật độ SF6, thiết bị này cũng có chức năng hiệu chỉnh các thước đo áp suất và thước đo mật độ.Thiết bị có thể tự động phát hiện các điều kiện bất thường trong quá trình đo lường. Nếu rò rỉ ống, rò rỉ không khí, hoặc không khí không đủ áp suất vào và ra, công cụ sẽ tự động ngừng chạy và cảnh báo sẽ bật lên.
Trong một thùng đóng, áp suất khí SF6 ở nhiệt độ nhất định có thể đại diện cho mật độ khí SF6.Trong quá trình hiệu chuẩn tại chỗ, giá trị áp suất đo phải được chuyển đổi thành giá trị áp suất tương ứng ở 20 °C dưới nhiệt độ môi trường khác nhau để đánh giá hiệu suất của bộ chuyển tiếp mật độ SF6.

Các thông số kỹ thuật

Phạm vi hiệu chuẩn: 0 ~ 1MPa (áp suất tuyệt đối)

Độ chính xác của thiết bị: cấp 0.15

Độ phân giải hiển thị áp suất: 0,0001mpa

Áp suất đầu vào: 0,9 ~ 1MPa (áp suất tương đối)

Môi trường làm việc: nhiệt độ - 10 ~ 50 °C

Độ ẩm tương đối: 5 ~ 90% RH

Độ phân giải màn hình: màn hình cảm ứng màu 800 × 480 (pixel)

Khả năng lưu trữ: 50 nhóm

Điện áp tiếp xúc đo: DC24V

Kích thước tổng thể của máy chủ: 325mm × 275mm × 140mm

Kích thước tổng thể của hộp phụ kiện: 360mm × 250mm × 110mm
